Создание пассивной оптической сети
Пассивная оптическая сеть (англ. PON - Passive Optical Network) – это, по сути, технология абонентского множественного доступа посредством одного волокна с применением временного мультиплексирования (TDM) и разделения частотного трактов приёма/передачи (WDM).
Принцип работы PON сети
Все абоненты сети PON присоединены к провайдерскому оборудованию по 1-ому волокну. Передача вместе с приёмом происходят на разных длинах волн. Для того, чтобы абонентские сигналы не смешивались в волокне, каждому отдельному абонентскому устройству всегда выделяется определённый квант времени, в период какого оно может передавать сигнал.
ip dhcp pool Pool1
network 192.168.0.0 255.255.255.0
default-router 192.168.0.1
exit
ip dhcp excluded-address 192.168.0.1
Принцип работы PON сети
Все абоненты сети PON присоединены к провайдерскому оборудованию по 1-ому волокну. Передача вместе с приёмом происходят на разных длинах волн. Для того, чтобы абонентские сигналы не смешивались в волокне, каждому отдельному абонентскому устройству всегда выделяется определённый квант времени, в период какого оно может передавать сигнал.
Технология PON имеет такие преимущества:
- Активное оборудование используется минимально;
- Кабельная инфраструктура минимизирована;
- Стоимость обслуживания считается низкой;
- Присутствует возможность интеграции с кабельным ТВ;
- Отличная масштабируемость;
- Абонентские порты имеют высокую плотность.
Сеть PON, как правило представляет собою древовидную топологию, либо топологию «шина». Конечные устройства абонентов ONU соединяются к порту OLT-а посредством сплиттеров (к 1-ому порту OLT-а возможно подключать не больше 64-ёх ONU). Отсюда вытекает, что для создания базовой сети PON на 64 абонента требуется 1 OLT, затем 1 модуль SFP OLT, 64 ONU и наконец, несколько сплиттеров (количество последних зависимо от типа топологии).
Оборудование для создания PON сети
OLT (от аббр. Оптический Линейный Терминал) – свитч L2, оснащённый Uplink портами (чтобы подключаться к коммутатору L3), затем - Downlink порты (для создания сети PON). Например, OLT BDCOM P3310 обладает 2-мя оптическими, 2-мя медными и 2-мя «комбо» 1Г Uplink портами и наконец, 4-мя оптическими 1Г Downlink портами.
ONU (от аббр. Оптическая Сетевая Единица) – отличный свитч VLAN компактного размера. Стандартно ONU оснащён 1-им оптическим 1Г портом (Uplink) и одним 1Г, либо 4-мя 0.1Г медными портами (Downlink). Есть модели ONU c 8-ью, 16-ью и 24-мя портами и модель с приёмником CATV.
Разветвитель (Splitter)– это устройство, которое работает в разветвительном режиме в направлении "провайдер - клиент" и в смесительном режиме в обратном направлении.
Задание:
1. Подключить два подъезда по 20 компьютеров к Интернету, используя пассивные оптические сети и DHCP.
2. Подключить предприятие на 180 компьютеров к Интернету, используя пассивные оптические сети и DHCP.
Ход роботы
Задание 1
1. Планирование
Для соединения 20 пользователей в одном подъезде изпользуем коммутатор Switch PT из среды Cisco Packet Tracer. Из-за отсутствия в ней модулей OLT и ONT необходимо смоделтровать их логику с помощью двух коммутаторов, один из которых подключен к пользователям, а второй к разветвителю, и одного свича с гигабитными портами соответственно.
2. Конструирование
Разместим все компоненты в робочем пространстве, и соединим их кабелями, клиентские компьютеры подключаются с помощью витой пары к коммутатору 2950, а коммутатор дополняющий пару, симулирующую ONT, к разветвителю с помощью оптического кабеля, как и маршрутизатор.
В маршрутизаторе создаlим интерфейс, который будет соединен с OLT. Задаем IP-адрес - 192.168.0.1, маску - 255.255.255.0
В консоли роутера создаем DHCP сервер, используя следующие команды:
ip dhcp pool Pool1
network 192.168.0.0 255.255.255.0
default-router 192.168.0.1
exit
ip dhcp excluded-address 192.168.0.1
Также, на компьтерах необходимо включить получение IP-адресации по DHCP
Задание 2

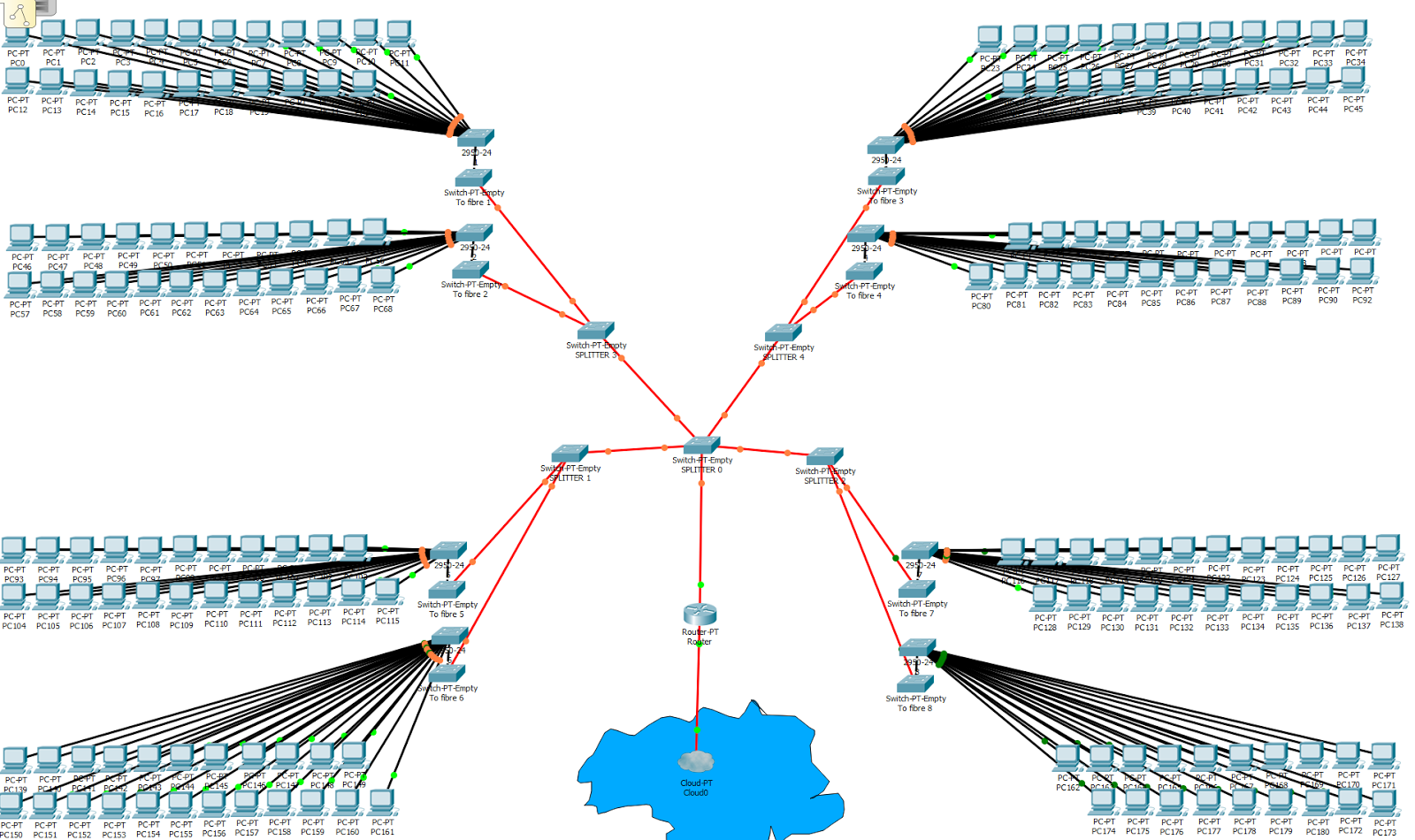

Для создания сети предприятия на 180 пользователей, необходимо просто масштабировать имеющуюся сеть, добавив соответственное количество ONT пар коммутаторов, а так же установив дополнительный разветвитель, к которому подключены остальные разветвители.
